Conectores para Pneumática HARTING

Os conectores industriais HARTING simplificam a instalação e a manutenção dos sistemas de ligação utilizados em instalações industriais. A série Han-Modular® é particularmente versátil, permitindo combinar módulos para criar inúmeras configurações de conectores para a transmissão de energia elétrica, dados, sinais e ar comprimido.

O que é?

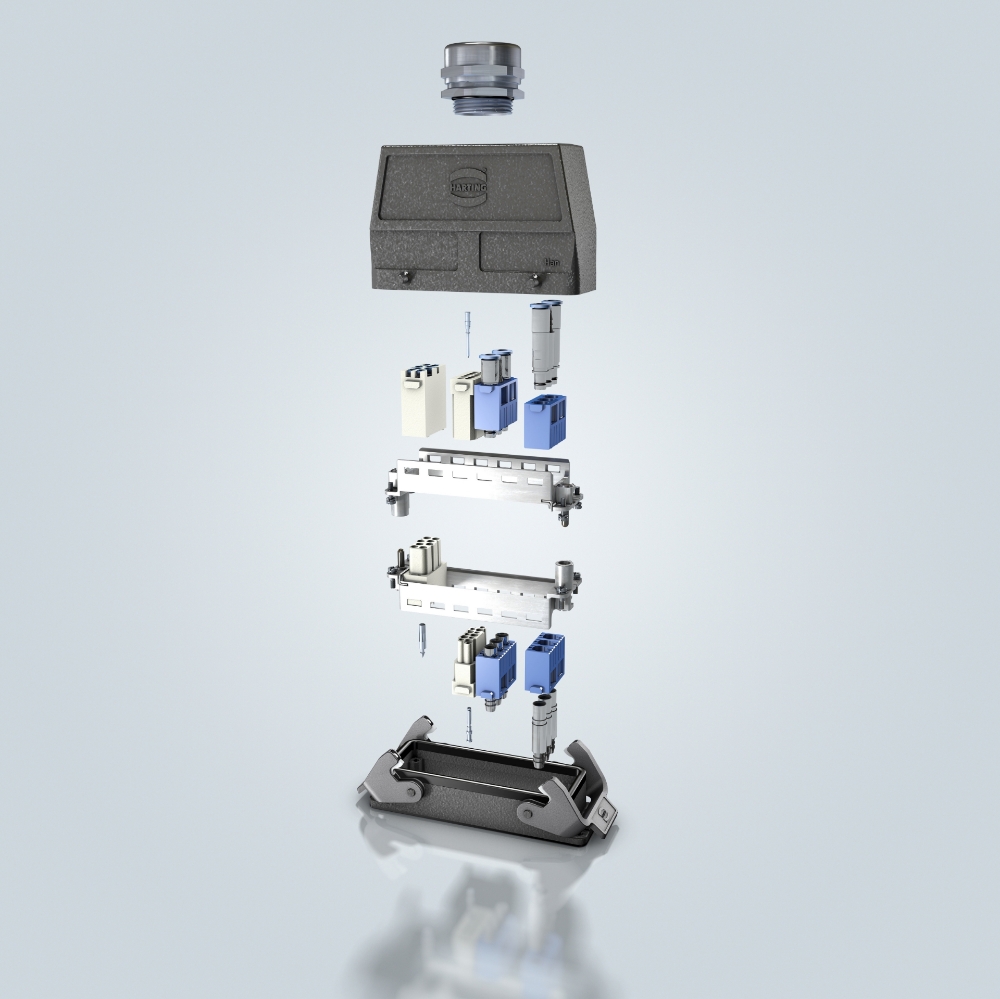

O ar comprimido devidamente preparado pode ser transmitido através do conector utilizando o Módulo Pneumático Han® (identificável pela sua cor azul), suportando uma pressão operacional máxima de 10 bar.
Os pinos e as tomadas de contacto podem ser usados com tubos pneumáticos de diferentes diâmetros, conforme as necessidades específicas. Este módulo pneumático pode ser combinado com todos os outros módulos Han-Modular®.

O Módulo Pneumático Han® pode ser configurado até 3 contactos, com diferentes gamas de tubos:
• Tubos com diâmetro interno (ID) = 3,0, 4,0, 6,0, 8,0 ou 10 mm
• Tubos com diâmetro externo (OD) = 3,0, 4,0, 6,0, 8,0 ou 10 mm

O contacto fêmea está disponível em duas versões: uma sem função de bloqueio e outra com capacidade de fechar automaticamente o fluxo de ar quando o conector é desconectado.

A mais recente solução implementada na série Han-Modular®, o Han-Modular® Domino, permite um maior número de combinações de circuitos pneumáticos com outros tipos de transmissão elétrica, reduzindo simultaneamente o tamanho do conector.

Conclusão
A combinação de sinais elétricos e pneumáticos encaixa-se perfeitamente na tendência de modularidade dos projetos elétricos aplicados a maquinaria e outros sistemas industriais. O design modular contribui para a redução de custos na fabricação, montagem em campo e manutenção.

Consulte o catálogo Harting e conheça todas as soluções.
