Quadros Estanques KV da Hensel
Quadros de distribuição elétrica estanques KV de 3 a 54 módulos
Os quadros de distribuição elétrica do tipo KV são ideais para aplicações comerciais, industriais e para edifícios. Seguros e fiáveis graças à utilização de material de qualidade superior, os quadros estanques estão em conformidade com as normas europeias

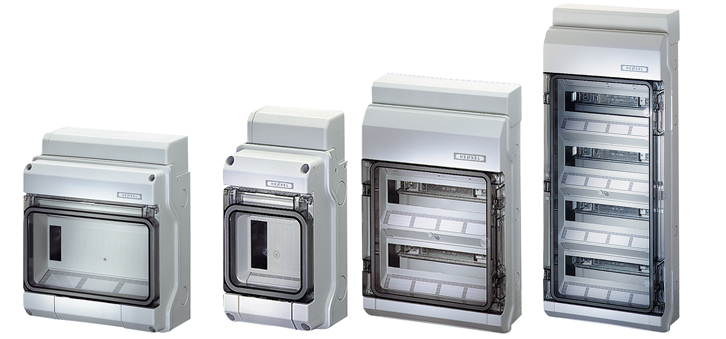

A oferta é composta por quadros de distribuição elétrica com IP54 ou IP65, de 3 a 54 módulos com vantagens reconhecidas pelos instaladores:
- Quadros de 3 a 9 módulos: com máscaras integradas que podem ser recortadas
- Quadros de 12 a 54 módulos: fornecidos com máscaras para ocultar módulos não utilizados
- Material policarbonato
- Compartimento ao fogo: teste de fio incandescente em conformidade com IEC 60695-2-11: 960º C, retardador de chama, auto-extinguível
- Cor cinzento RAL 7035
Características mais notórias
- Solução compacta e intuitiva, com optimização visual através da cobertura de entrada de cabos;
- Compartimento integrado para acessórios
- Para dispositivos montados em calha DIN até 63 A de acordo com DIN 43880
- Calhas DIN com batente para colocação correta do dispositivo de instalação
- Parafusos em aço inoxidável
- Entrada de cabos através de membranas elásticas integradas
- Entrada de cabos através de entradas métrica pré marcadas - Com ligadores rápidos FIXCONNECT para T/N
- Ligação para condutores de cobre
- Quadros de distribuição KV com o máximo de 4 bornes seccionáveis num ligador, permitem instalar vários disjuntores diferenciais sem esforço e sem acessórios adicionais
- Em conformidade com IEC 60670-24

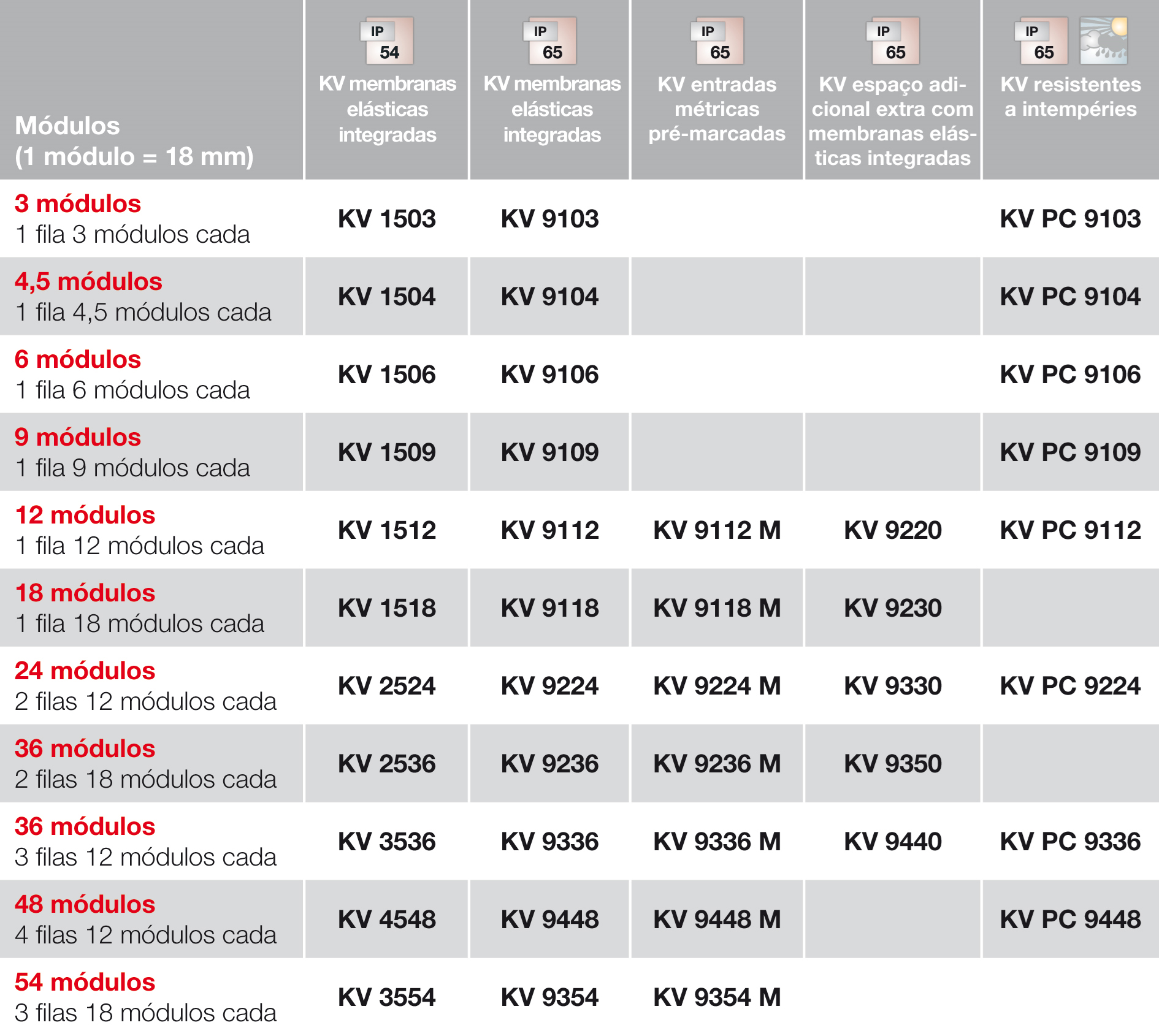

QUADRO RESUMO
(TODAS AS REFERÊNCIAS INCLUEM LIGADORES)
Algumas obras de Referência
- Edificios de habitação - diversos
- Centro de exposições Exponor
- Pavilhão desportivo Condeixa
- Estacão meteorológica em Coimbra
- Hotel Savoy
- Hotel Vila Foz
- Fábrica com produção fotovoltaica em Amarante
- Bombeiros voluntários Alfândega da Fé
- Reabilitação e ampliação Hospital em Angola
- El Corte Inglês Lisboa
KV extra com espaço adicional para instalação de equipamento elétrico não acessível
Podem ser instalados, no mesmo compartimento, em simultâneo, dispositivos de instalação em conformidade com as Normas (dimensões de acordo com DIN 43880) e dispositivos não controlados por operador.
KV PC "resistência a intempéries" para instalação no exterior (ambiente adverso e/ou exterior)
Os quadros de distribuição elétrica tipo KV PC com “resistência a intempéries” são a solução para um fornecimento de energia elétrica, seguro e económico, para instalações no exterior.
Acesso reservado graças à fechadura e ao sistema de selagem
- A porta pode ser complementada com uma fechadura e/ou selada;
- Selagem do acesso ao interior do quadro;
- As dobradiças da porta podem ser, fácil e rapidamente, trocadas da esquerda para a direita.
Soluções práticas para a passagem de cabos e acessórios
- Entrada de cabos através de membranas elásticas integradas que garantem IP65
- Entrada de cabos através de aberturas métricas pré-marcadas e bucins
Material de elevada qualidade para áreas de aplicação exigentes
- Resistência ao fogo: teste de fio incandescente conforme a Norma IEC 60695-2-11: 750ºC, retardador de chama, auto-extinguível
- Solução adequada e compacta, otimizada pela cobertura da entrada de cabos
- Compartimento integrado: tudo permanece no devido local, nada será perdido

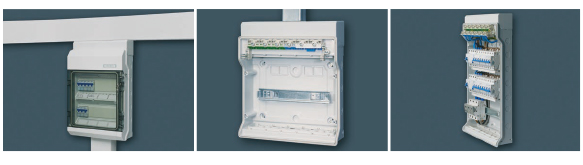

Compartimento moderno com imenso espaço para a instalação de cabos
- Solução de instalação perfeita para a organização de cabos
- Vários pontos de fixação, também em pilares ou em paredes estreitas
- Bastante espaço para a eletrificação, com um acesso conveniente aos cabos. Instalação rápida graças à tecnologia FIXCONNECT®
- Tecnologia de ligadores plug-in FIXCONNECT® para T/N
- N separável para vários potenciais através de jumper plug-in
- Calhas DIN com elemento de retenção em prol do posicionamento adequado do dispositivo de instalação
- Profundidade de instalação variável através da montagem de calhas DIN em diferentes níveis
- Máscaras incluídas
- Opção de etiquetagem para terminais
- Imenso espaço para a identificação de circuitos elétricos
- Modelo editável em www.hensel-electric.de/pt
